螺旋輸送機應用范圍及特點、結構特征

發布時間：2020-09-29 15:58:20 作 者：lxn 原創文章：http://www.xukboq.com/news/491.html

螺旋輸送機一般由輸送機體、進出料口及驅動裝置三大部分組成;螺旋輸送機的螺旋葉片有實體螺旋面、帶式螺旋面和葉片螺旋面三種形式，其中，葉片式螺旋面應用相對較少，主要用于輸送粘度較大和可壓縮性物料，這種螺懸面型，在完成輸送作業過程中，同時具有并完成對物料的攪拌、混合等功能。中厚機械螺旋輸送設計合理，密封性能好，無粉塵泄漏，軸承采用新型材料，具有自潤耐磨作用，故而在長期限使用中毋須加油。

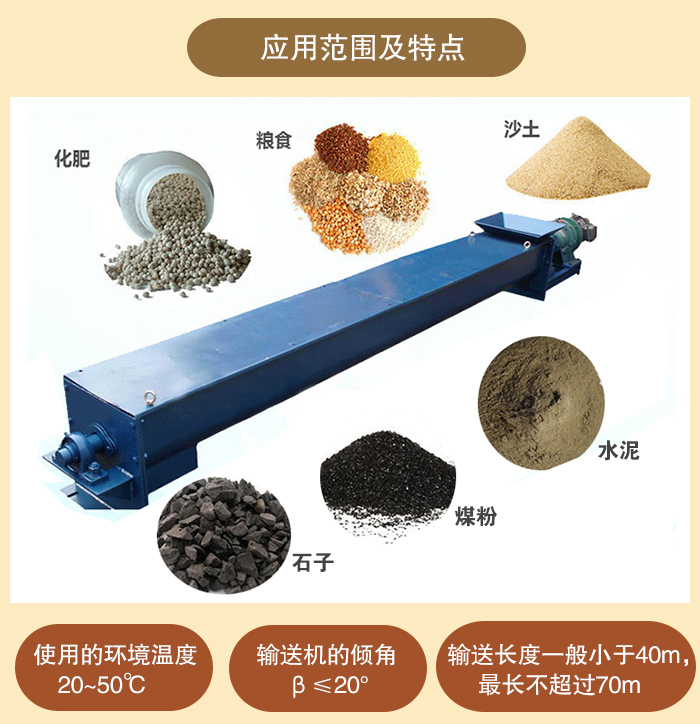

應用范圍及特點

(1)螺旋輸送機是在化工、建材、糧食等部門中廣泛應用的一種輸送設備，主要用于輸送粉狀、顆粒狀和小塊狀物料。它不適宜輸送易變質的、粘性的和易結塊的物料。

(2)螺旋輸送機使用的環境溫度為—20~50℃ ;輸送機的傾角β≤20°;輸送長度一般小于40m，最長不超過70m。

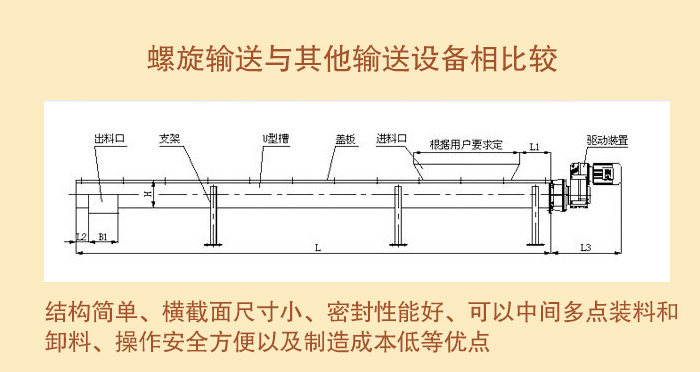

(3)螺旋輸送與其他輸送設備相比較，具有結構簡單、橫截面尺寸小、密封性能好、可以中間多點裝料和卸料、操作安全方便以及制造成本低等優點。它的缺點是機件磨損較嚴重、輸送量較低、消耗功率大以及物料在運輸過程易被破碎。

分類及結構特征

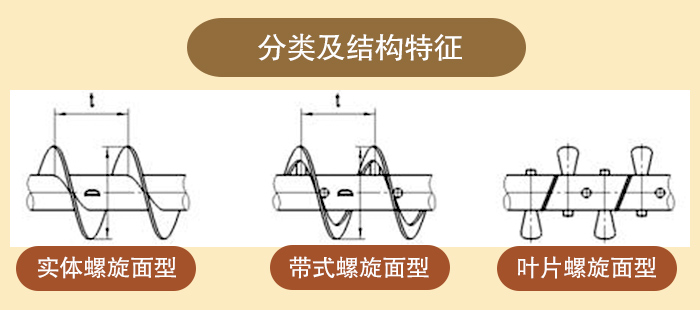

(1)螺旋葉片有實體螺旋面型、帶式螺旋面型及葉片螺旋面型三種。實體螺旋面稱為s制法，其螺旋節距GX型為葉片直徑的0.8倍，LS型螺旋輸送機適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。葉片式螺旋面應用較少，主要用于輸送粘度較大和可壓縮性物料，在輸送過程中，同時完成攪拌、混合等工序，其螺旋節距約為螺旋葉片直徑的1.2倍。

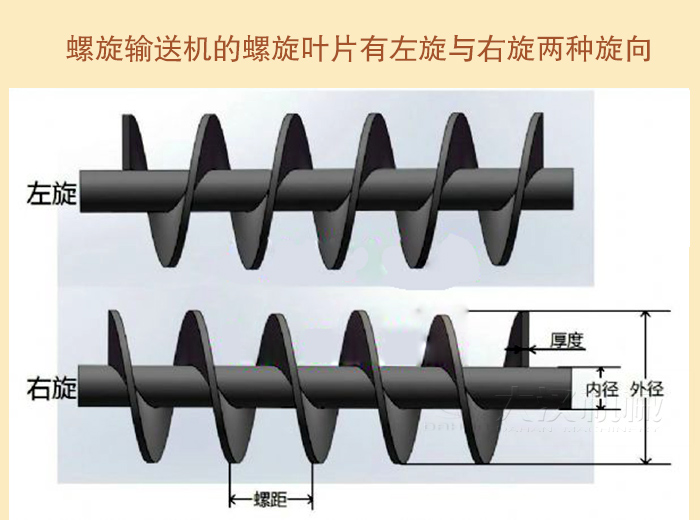

(2)螺旋輸送機的螺旋葉片有左旋與右旋兩種旋向。

(3)螺旋輸送機的類型有水平固定式螺旋輸送機、垂直式螺旋輸送機。水平固定式螺旋輸送機是最常用的一種型式。垂直式螺旋輸送機用于短距離提升物料，輸送高度一般不大于8m，螺旋葉片為實體面型，它必須有水平螺旋喂料，以保證必要的進料壓力。

(4)LS、GX型螺旋輸送機物料出口端，應設置1/2~1圈反向螺旋片，防止粉料堵塞端部。

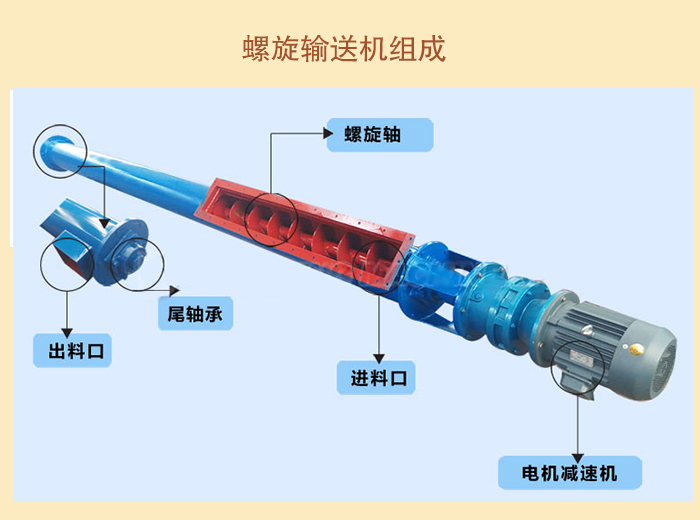

(5)螺旋輸送機由螺旋機本體、進出料口及驅動裝置三部分組成。

螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。

驅動裝置由電動機、減速器、聯軸器及底座所組成。
